球閥結構組成圖解（球閥分類及結構介紹）
標簽：
添加時間：2022-11-25 瀏覽次數:12583
球閥是旋塞閥的改進演變，它們屬同一類型，球閥的關閉件是球體而不是旋塞，球體繞閥體中心線作90°旋轉，可啟閉閥門。球閥主要起切斷、分配和改變介質流動方向的作用，設計成V形開口的球閥還可作流量調節用。
球閥具備旋塞閥的優點，同時克服了旋塞閥的缺點，球閥的優點如啟閉力矩小，密封性能好等。
（1）球閥的分類
球閥分類方法很多，下面介紹幾種。
1）按球體結構形式分類
--浮動球式

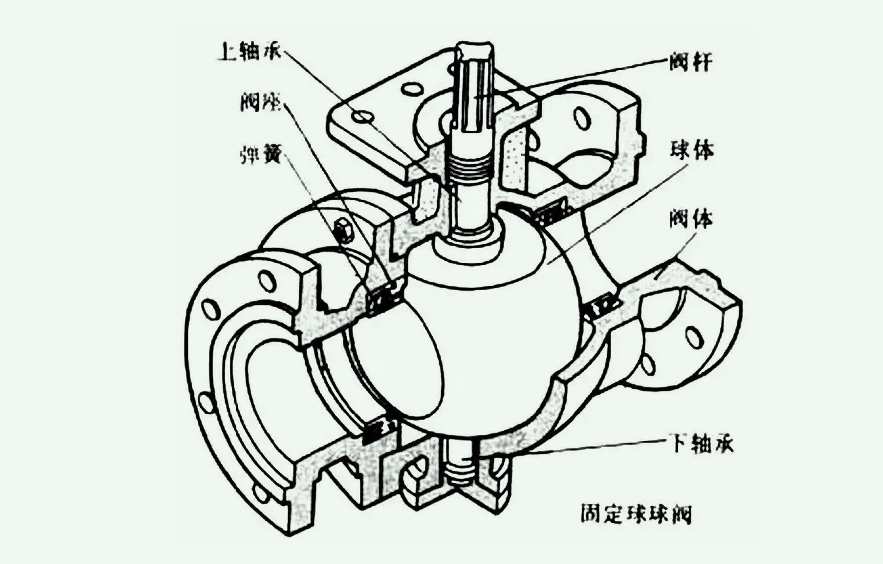

--固定球式
2）按球閥流通形式分類
--直通式
-多通道式
3）按閥體裝配形式分類
--側裝式
-上裝式
4）按閥體流道直徑分類
--全通徑
--縮徑
（2）球閥的性能
球體流道為圓形，不縮徑的球體圓形流道與閥體圓形流道連接呈直管段，所以流阻非常小。根據不同的工況，密封副可選擇金屬/金屬和金屬/非金屬（+金屬），密封性能好。球閥在體積小、啟閉迅速、操作方便、安全可靠、使用壽命長及適用范圍廣等優點，部分取代了閘閥、截止閥及節流閥。多通道球閥可用來實現介質分配與改變介質流向的功能。下面對球閥性能的優缺點進行介紹。
優點：
?。?）流體阻力?。ㄈ◤搅鞯篱y體的阻力系數與同長度管段幾乎相同）。
?。?）結構簡單，閥體對稱、體積小，可雙向流動、雙向密封。
（3）密封可靠（尤其是閥座密封面采用非金屬材料時）。
（4）操作方便、啟閉迅速，轉動90°就能完成，便于遠距離控制。
（5）維修方便，閥座密封圈一般都是活動的，拆換方便，如果采用上裝式結構，可在線更換。
（6）閥門在全開或全關位置，密封副與介質完全隔離，高速通過的介質不會沖蝕密封副。
（7）球體在啟閉時是旋轉擦拭的過程，所以多數結構的球閥可用于帶懸浮固體顆粒的介質，選用合適的耐磨閥座密封材料，也可用于粉狀介質。
?。?）直通式球閥作切斷用，使用廣泛；三通、四通及五通式球閥用于分配介質和改變介質流向；V形球閥可作節流用。
（9）全通徑球閥全開時清掃球易于通過清掃管線，在石油、天然氣管道中廣泛應用。
（10）適用范圍廣：工作壓力從真空至高壓，公稱直徑為DN8~3000，工作溫度為-254~815℃。
缺點：
?。?）閥座密封圈等零件如采用非金屬材料時，其壓力-溫度額定值低于球閥殼體（金屬）的壓力-溫度額定值，致使球閥實際的使用壓力、溫度及介質受其限制。
（2）閥座密封圈等零件采用非金屬材料時，應考慮球閥的耐火及防靜電結構性能。
?。?）球體的加工和研磨有難度，金屬密封副球閥（硬密封球閥）的加工更加復雜。
（4）粉塵、結焦及黏性介質充塞進活動的密封圈內時，會影響閥座的位移，進而影響密封，所以不宜用于含粉塵、易結焦及黏度大的介質。
